内浮盘周边密封系统

内浮盘周边密封系统:拱顶储罐主要使用内浮盘方式进行密封，密封的结构主要分为三种方式：分别是囊式密封、舌形密封和双密封。

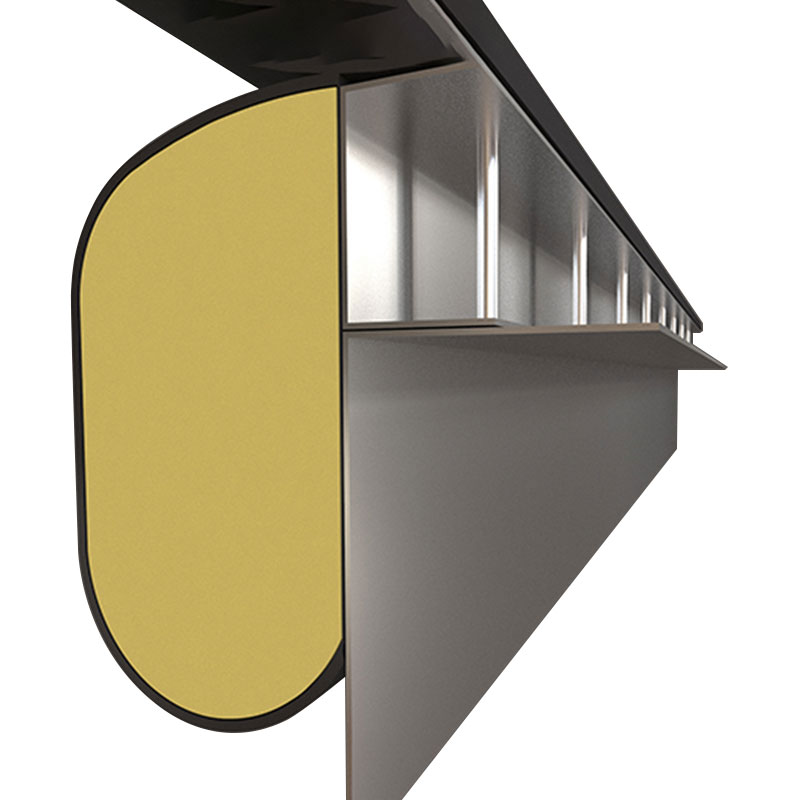

囊式密封一种经济实用的密封装置，采用聚氨脂发泡弹性元件为填充物，外包带与介质接触的密封材料，用胶带压条、紧固件固定在内浮盘外图板上，填充在罐壁与内浮盘之间的环形空间内，囊式密封接触面积大、密封效果好，适用各类储罐，但对罐壁的光洁度要求较高。

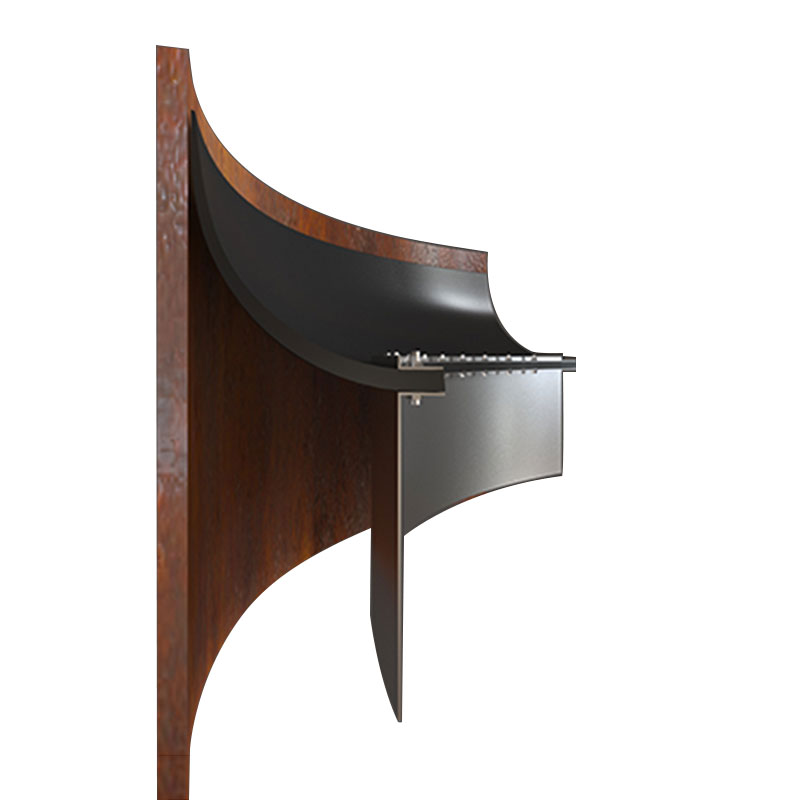

舌形密封是较早应用于内浮盘周边密封的一种形式，舌形胶带截面呈梯形，利用自身的刚性及弹性将外边缘推向罐壁，与罐壁作滑动接触，以达到良好的密封效果。舌型胶带通常安装在液面以上，以避免与液体直接接触。通常使用于直径大于10m的储罐。
双密封由单囊式密封和单舌形密封组合叠加而成，综合了各种单密封形式的优点，提高了整体密封性能。

型号参数表

囊式密封部件	材质&规格	说明
弹性元件	聚氨酯泡沫（梯形、多边形、圆形）	1、由密封带填充弹性元件、弹性好、补偿范围大。 2、与罐壁接触面积大，有良好的密封效果。 3、能较好的适用各种规格的储罐。 4、对罐壁的光洁度要求高
密封带	氟橡胶、丁腈橡胶、三元乙丙橡胶、聚四氟、XPE等常用规格：750x1（厚度可以根据条件调整）
胶带压条	不锈钢、铝

舌形密封部件	材质&规格	说明
密封胶带	氟橡胶、丁腈橡胶、三元乙丙橡胶、XPE等常用规格：310x12x5mm	1、通常安装在液面以上，以避免由于与液体接触而导致舌形胶带受到可能的损害； 2、使用寿命较长； 3、有利于拆除及更换； 4、对罐壁的光洁度要求不高。
胶带压条	不锈钢、铝

双密封部件		材质&规格	说明
单囊式密封 + 单舌形密封	囊式密封袋	氟橡胶、丁腈橡胶、三元乙丙橡胶、聚四氟、XPE等常用规格：750x1（厚度可以根据用户条件调整）	1、双密封相对于单密封而言，提高了密封性能。 2、囊式密封在下，舌形密封在上，集囊式密封与舌形密封的优点于一体。 3、双密封增加了浮盘周边的重量，对浮盘的浮力及强度要求较高，所以上层舌形密封采用质量较轻的XPE舌形胶带。
	舌形密封带	XPE 常用规格：320x20x10mm
单舌形密封 + 单舌形密封	舌形密封带	上层密封材质：XPE 常用规格：320x20x10mm 下层密封材质：氟橡胶、丁腈橡胶、三元乙丙橡胶、XPE等常用规格：320x12x5mm
