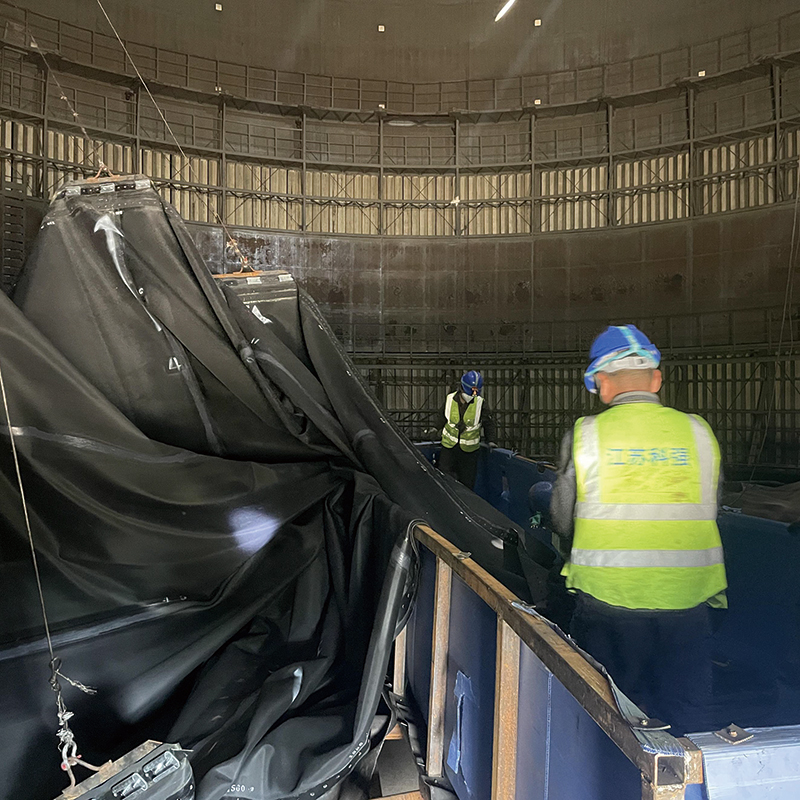

气柜橡胶密封膜安装于威金斯气柜，该类型气柜又称柔膜密封型煤气柜或者卷帘密封煤气柜，由美国人约翰·威金斯 （JOHNWIGGINS）创造，1940年在美国建造了首台（容积为1480m）。外形是圆筒形，活塞与罐体之间连有可挠性的胶膜密封帘，胶膜随活塞上下移动而卷起或放下，达到密封目的。


骨架材料

在骨架结构上采用“米”字型三层机构，使产品实现了左右45°角方向上的强度要求，在垂直方向克服了拉伸变形，具有足够的强度，同时又具有良好的屈挠性和柔韧性。骨架材料采用帘子布，从而确保了产品的强度要求。



胶料选择

气柜橡胶密封膜能否具备良好的气密性、耐臭氧性、耐硫化氢气体腐蚀性、耐芳烃溶剂性，主要取决于胶种和胶料的配方。目前国内外主体材料主要选择使用丁腈橡胶+聚氯乙烯（PVC），但同样的配方不同的生产工艺，生产的产品性能相差甚远。



型号参数表

橡胶物理机械性能

测试项目	技术指标	执行标准
抗拉强度（MPA）	≥11	GB/T528
伸长率（%）	≥400	GB/T528
硬度（邵A）	60±5	GB/T531



热空气老化试验（试验条件：100±1℃×168h）

测试项目	技术指标	执行标准
抗拉强度（MPa）	≥11	GB/T3512
伸长率（%）	≥300	GB/T3512
硬度（邵A）	-5～+10	GB/T3512



耐水试验（试验条件：自来水70℃×70h）

测试项目	技术指标	执行标准
抗拉强度（MPa）	≥11	GB/T1690
伸长率（%）	≥250	GB/T1690
硬度（邵A）	-5～+10	GB/T1690



耐寒试验

测试项目	技术指标	执行标准
脆性温度	-40℃	GB/T1682



应用场景
